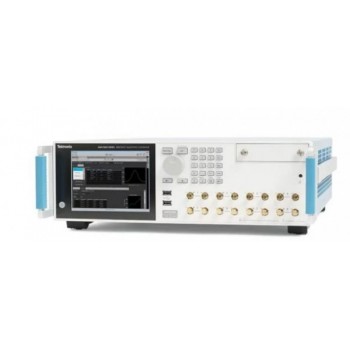

点击图片查看原图
参数
型号：AWG5202、AWG5204、AWG5208
分辨率：16位
模拟通道：2~8通道
采样率：1.5kS/s ~ 5GS/s (10GS/s内插–双倍数据速率)
工作温度：0ºC ~ +50ºC (+32ºF ~ +122ºF)
非工作温度：-20ºC ~ +60ºC (-4ºF ~ +140ºF )
电源消耗：650W
电源电压：100至240V AC，50/60Hz
外观尺寸：153.6x460.5x603mm
重量：23kg
简介
AWG5200任意波形发生器可满足苛刻的信号生成需求，具有高信号保真度，能够通过多单元同步以合理价格扩展至多达32个或更多通道。 非常适用于高 研究、电子测试和雷达、电子战系统设计和测试。
性能指标
1、采样率高达10GS/s（采用 2x 内插）
2、2通道、4通道和 8通道配置
3、70dBc无杂散动态范围
4、16位垂直分辨率
5、每条通道2G样点波形存储深度
特点
1、在 台仪器中为生成复杂的RF信号提供完整的解决方案
1.1根据不同产品型号,可生成1GHz、2 GHz、4GHz的载波信号，而不需要外部RF转换
2、在高速数字数据流上模拟真实 的影响
3、生成高精度RF信号
3.1无杂散动态范围性能好于-70dBc
4、创建长的复杂波形，而不会牺牲信号带宽
4.1高达2G 样点的波形内存，支持以5GS/s采样率播放长达400ms 的数据
5、同步多台仪器，实现多通道高速 AWG
系统
1、无需外部电脑支持即可实现所有操作
1.1内置显示器和按钮可以直接从 AWG 前面板上迅速选择、编辑、播放波形，触发事件
2、通过回放捕获信号的功能，模拟真实 环
2.1可以在 AWG 上播放、编辑或重新采样使用示波器或实时频谱分析仪捕获的波形
3、平滑地从信号仿真过渡到真实 的测试环境
3.1从 三方工具导入的矢量波形，如 MATLAB
应用
1、为通信和国防电子测试生成 RF/微波波形
1.1根据不同产品型号,可直接输出1GHz、2 GHz、4GHz 的RF信号
2、*电子、物理和化学研究
2.1高速度低抖动信号源生成唯 指定的模拟信号、快速脉冲、数据流和时钟
